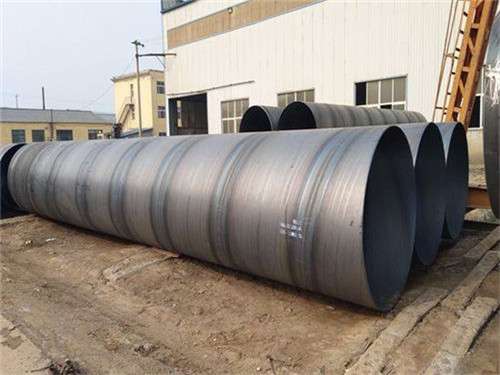

污水處理用螺旋管使用壽命長

  污水處理用螺旋管使用壽命長，質(zhì)量有保障，歡迎訂購。 螺旋鋼管將帶鋼送入焊管機組，經(jīng)多道軋輥滾壓，帶鋼逐漸卷起，形成有開口間隙的圓形管坯，調(diào)整擠壓輥的壓下量，使焊縫間隙控制在1——3mm，并使焊口兩端齊平。 1.如間隙過大，則造成鄰近效應減少，渦流熱量不足，焊縫晶間接合不良而產(chǎn)生未熔合或開裂。 2.如間隙過小則造成鄰近效應增大，焊接熱量過大，造成焊縫燒損;或者焊縫經(jīng)擠壓、滾壓后形成深坑，影響焊縫表面質(zhì)量。 將管坯的兩個邊緣加熱到焊接溫度后，在擠壓輥的擠壓下，形成共同的金屬晶�；ハ酀B透、結晶，*終形成牢固的焊縫。螺旋鋼管若擠壓力過小，形成共同晶體的數(shù)量就小，焊縫金屬強度下降，受力后會產(chǎn)生開裂;如果擠壓力過大，將會使熔融狀態(tài)的金屬被擠出焊縫，不但降低了焊縫強度，而且會產(chǎn)生大量的內(nèi)外毛刺，甚至造成焊接搭縫等缺陷。

  污水處理用螺旋管質(zhì)量檢測應符合：
 1、從表面上判斷，也就是在外觀檢驗。焊接接頭的外觀檢驗是一種手續(xù)簡便而又應用廣泛的檢驗方法，是成品檢驗的一個重要內(nèi)容，主要是發(fā)現(xiàn)焊縫表面的缺陷和尺寸上的偏差。一般通過肉眼觀察，借助標準樣板、量規(guī)和放大鏡等工具進行檢驗。若焊縫表面出現(xiàn)缺陷，焊縫內(nèi)部便有存在缺陷的可能。
2、物理方法的檢驗：物理的檢驗方法是利用一些物理現(xiàn)象進行測定或檢驗的方法。材料或工件內(nèi)部缺陷情況的檢查，一般都是采用無損探傷的方法。無損探傷有超聲波探傷、射線探傷、滲透探傷、磁力探傷等。
3、受壓容器的強度檢驗：受壓容器，除進行密封性試驗外，還要進行強度試驗。常見有水壓試驗和氣壓試驗兩種。它們都能檢驗在壓力下工作的容器和管道的焊縫致密性。氣壓試驗比水壓試驗更為靈敏和速，同時試驗后的產(chǎn)品不用排水處理，對于排水困難的產(chǎn)品尤為適用。但試驗的危險性比水壓試驗大。進行試驗時，必須遵守相應的安全技術措施，以防試驗過程中發(fā)生事故。
4、致密性檢驗：貯存液體或氣體的焊接容器，其焊縫的不致密缺陷，如貫穿性的裂紋、氣孔、夾渣、未焊透和疏松組織等，可用致密性試驗來發(fā)現(xiàn)。致密性檢驗方法有：煤油試驗、載水試驗、水沖試驗等。
5、靜水試驗 每根鋼管應做靜水壓試驗而無滲漏現(xiàn)象，試驗壓力按下試計算 P=2ST/D 式中S—靜水壓試驗的試驗應力Mpa，靜水試驗的試驗應力按相應鋼帶標準規(guī)定屈服度*小值（Q235為235Mpa）的60%選取。
