IPN8710防腐鋼管廠家重點推薦

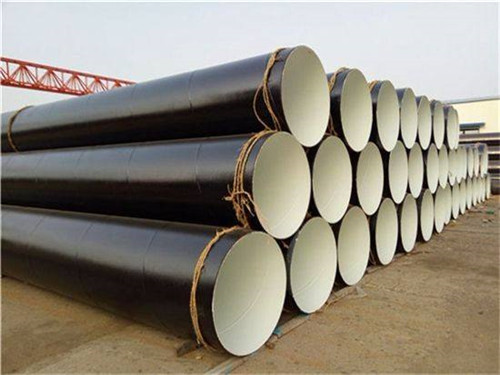

 IPN8710防腐涂料始終走在技術研發(fā)的最前沿, IPN8710防腐鋼管屬于“化學反應性”涂料，分雙組份包裝，甲組份為樹脂、引發(fā)劑，乙組份為活性單體、催化劑。所以使用前，兩種組份必須按規(guī)定的重要比例稱量配比，混合攪勻并按規(guī)定時間進行熟化30 分鐘后才可施工，經(jīng)熟化后的涂料應在 6 - 8 小時內用完，以免膠結浪費。配比如下底漆、甲組份：乙組份=1桶：1 桶。請嚴格按要求配比（或按廠家當時告知的配比施工）面漆、甲組份：乙組份=1桶：1 桶。請嚴格按要求配比（或按廠家當時告知的配比施工）第1道漆涂刷后，zui好待 24 小時以上，再涂刷第二道漆。該漆使用后，包裝桶蓋必須蓋嚴密封，否則易受潮氣、醇、水的作用而變質。在常溫下漆膜施工后在常溫下干燥7-10天后才可投入使用。

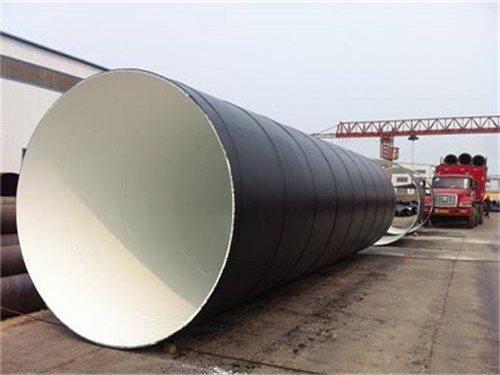

  IPN8710防腐鋼管施工注意事項（1）涂刷底漆時，請求均勻涂刷，不得漏刷、底漆外表干后即可涂刷面漆。（2）環(huán)繞玻璃布的請求：選用的玻璃布作防腐層加強基布時，宜選用規(guī)格為（10*10*12）中堿無蠟、無捻、平紋、兩頭封邊，帶芯軸的玻璃布卷。纏玻璃布時可與面漆涂刷一起進行。玻璃布悉數(shù)網(wǎng)眼均為面漆灌滿。玻璃布之間搭接寬度不得小于20mm，答接頭長度不得小于100mm，纏兩層玻璃布時，各層玻璃布的搭接接頭應錯開，管兩頭的防腐層，應做成階梯形接裝，階梯寬度不宜小于100mm。

  IPN8710飲水管道底漆：由聚氨脂聚乙烯、改性環(huán)氧樹脂、無毒防銹顏填料、助劑等組成，常溫固化形成互穿網(wǎng)絡，涂膜結構致密，耐酸、堿、鹽，防銹性能優(yōu)異，附著力強。
