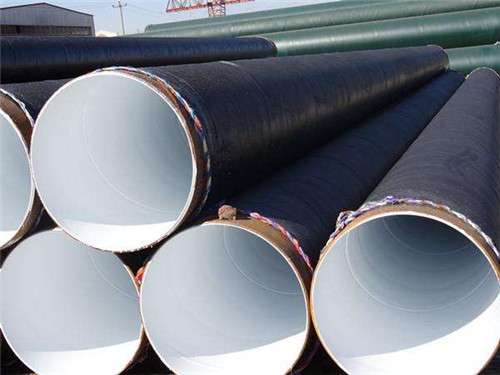

IPN8710防腐焊管簡介

   IPN8710防腐焊管介紹  1、帶銹防腐機(jī)理：IPN的兩組單體按比例混合時，立即發(fā)生反應(yīng)，開始時混合物黏度很小，其滲透速度快，可直接滲透至鋼鐵表面，并把銹體從鋼鐵表面分離，進(jìn)而包圍，隨著反應(yīng)時間的增長，混合物逐漸固化形成IPN網(wǎng)結(jié)膜，附著在鋼鐵表面，拒絕了銹蝕的進(jìn)行。 2、防腐件的預(yù)處理  消除防腐件表面的油污、塵土、焊渣、氧化皮及疏松的銹蝕物，防腐件表面保持干燥，無污跡。  3、涂料調(diào)制準(zhǔn)備  涂料應(yīng)預(yù)計好用量，按比例混合，充分?jǐn)嚢韬�，在�?guī)定時間內(nèi)用完。 4、噴涂  防腐件噴涂不宜少于三道，按防腐等級分為三種情況：  （1）普通防腐施工：先涂二層底漆（無色），然后在刷二道面漆。  （2）加強(qiáng)防腐施工：先涂一層底漆（無色），然后纏一層脫脂玻璃纖維布，同時刷一道面漆，最噴涂第二道面漆。  （3）重加強(qiáng)防腐施工：先涂一層底漆（無色），然后纏一層脫脂玻璃纖維布，同時刷一道面漆，然后纏一層脫脂玻璃纖維布，同時刷一道面漆，最后噴涂第三道面漆。 以上各種防腐等級的施工均可采用機(jī)械噴涂或人工涂刷。 5、施工注意事項(xiàng)  （1）涂刷底漆時，要求均勻涂刷，不得漏刷、底漆表面干后即可涂刷面漆。  （2）纏繞玻璃布的要求：采用的玻璃布作防腐層加強(qiáng)基布時，宜選用規(guī)格為（10*10*12）中堿無蠟、無捻、平紋、兩邊封邊，帶芯軸的玻璃布卷。纏玻璃布時可與面漆涂刷同時進(jìn)行

  IPN8710防腐焊管是環(huán)保型的涂料產(chǎn)品，對于管道有極強(qiáng)的防腐作用，防止由于管道防腐從而對管道內(nèi)介質(zhì)產(chǎn)生污染，天津防腐鋼管廠生產(chǎn)的環(huán)氧樹脂防腐鋼管，對于各類自來水管道、給水管道等具有極強(qiáng)的防腐保護(hù)作用，今天小編在此給大家介紹一下環(huán)氧樹脂飲水級防腐鋼管的施工工藝：首先對基層表面的處理：所有鋼管以及鋼制管配件都需要對表面處理，在進(jìn)行防腐施工前要先對鋼管內(nèi)外壁進(jìn)行除銹處理，徹底清除各類管道的表面污雜物、浮銹、氧化鐵、焊渣等，其除銹等級達(dá)St2.5級。國外使用１００％固體含量聚氨酯防腐蝕涂料的歷史記錄為３０年，至今防腐蝕層完好無損。陜京二線輸氣管道工程中，采用了１００％固體份聚氨酯作為熱煨彎管的防腐蝕涂料。在大港油田的港滄輸氣管線大修工程中應(yīng)用，涂層外觀平整光滑，附著力好。天津市自來水集團(tuán)在賓西立交橋簡陽道處進(jìn)行頂管敷設(shè)DN2200水源管道，鋼管外壁防腐蝕涂料選擇無溶劑聚氨酯。鋼管穿越完成后，對探出土層的管道防腐蝕層進(jìn)行了檢驗(yàn)。外觀檢驗(yàn)未見深達(dá)基體的劃痕。用電火花（5000Ｖ）檢驗(yàn)穿越后的涂層無漏點(diǎn)。工程結(jié)果表明無溶劑聚氨酯涂料不僅能作為大口徑鋼管的防腐蝕材料，而且在難點(diǎn)及重要部位（如頂管）使用，還具有較高的性價比。
